論孛斯精密金屬屏蔽罩屏蔽EMI的重要性

EMI的定義

      EMI可以定義為影響電子設備功能的電磁波能量。EMI的來源有時可能是自然發生的環境事件，例如電風暴和太陽輻射; 但通常情況下，EMI源是另一種電子設備或電氣系統。雖然可以從任何電子設備產生EMI，但某些設備和組件（如手機，焊機，電機和LED屏幕）比其他設備和組件更容易產生干擾。

      由于電子產品很少獨立運行，因此產品通常設計為在存在一定量EMI的情況下運行，這在軍用級和航空電子設備以及在所有情況下都需要高可靠性的設備中尤為重要。

      簡述屏蔽罩屏蔽EMI的幾點重要性

1、屏蔽的商業必要性

一個項目在計劃階段就要考慮屏蔽問題，這樣花費在屏蔽措施上的成本才會[敏感詞]。

若等到問題暴露出來再去查漏補缺，往往需要付出相當大的代價。

屏蔽措施往往帶來費用和儀器重量的增加，若能以其他EMC方式加以解決，就盡量減少屏蔽。（言下之意屏蔽是最后一招）

對于PCB應注意以下兩點：

1、使導線及元器件盡量靠近一塊大的金屬板（這個金屬板不是指屏蔽體）

2、使電氣部件及線路盡量靠近地層（減少層間信號的電磁干擾、地層可以吸收部分干擾 ）這樣，即使是需要加屏蔽，也可以降低對屏蔽效能（SE shiedling effectiveness）的需求。

2、屏蔽的概念

屏蔽相當于一個濾波器，放置于電磁波的傳播路徑上，對其中的一部分頻段形成高阻抗。阻抗比越大，屏蔽效能越好。

對于一般金屬，0.5mm的厚度就能對1MHz的電磁波產生較好的屏蔽效果，對100MHz能有非常好的屏蔽效果，問題在于薄層金屬屏蔽對1MHz以下或孔隙來說，屏蔽效果就不行了，本文重點介紹這方面。

3、大的間距、矩形屏蔽會更好

(1) 電路之間、屏蔽之間更大的間距能夠減少相互干擾；

(2) 矩形（或不規則）的屏蔽外形，能夠盡量避免頻率共振；正方形的外殼往往容易引起共振；

但總的來說，電路板一般位于屏蔽體內，其元器件、線路等都會改變預期的共振頻率點，所以不必太操心。

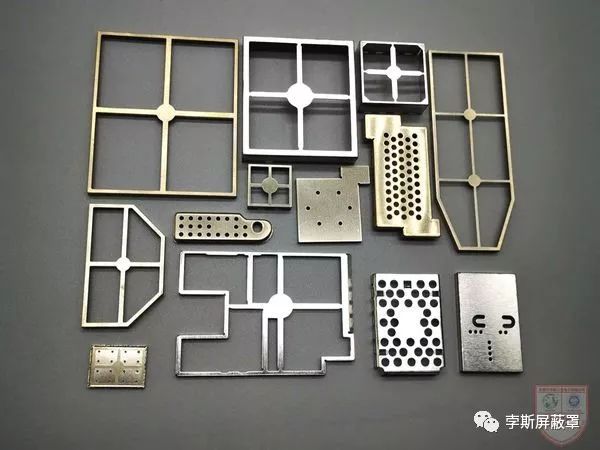

       東莞孛斯五金作為EMI屏蔽罩加工定制行業的領頭羊，專注20年潛心鉆研屏蔽罩工藝，引進德國CNC微型打樣機，系統自動打樣，全電腦控制快準省，三天打樣省開模，12小時加急出樣, 重復精度高達0.01mm，平面度可達0.02mm，創行業先鋒，實力解決精密五金非標件定制客戶的痛點難點，孛斯EMI屏蔽罩屏蔽效果好，精密度高，是廣大客戶采購的[敏感詞]！
